SISTEMAS DE TELEFONÍA FIJA Y MÓVIL
viernes, 7 de junio de 2019
Introducción a Radio en el bucle de abonado
Introducción a Radio en el bucle de abonado
A finales de los 80, los avances en microelectrónica hicieron posible el desarrollo de nuevos DSPs capaces de aplicar nuevos algoritmos de procesado digital de señal. Así aparecieron los módems ADSL. La primera generación de modems ADSL era capaz de transmitir sobre el bucle de abonado un caudal de 1.356 kbps en sentido red: Bajada y 64 Kbps de Subida, y todo ello sin interferir para nada en la banda de frecuencias vocal ( de 0 a 4 Khz) , la que se usa para las comunicaciones de voz. De este modo sobre el bucle de abonado podrían coexistir dos servicios: El servicio tradicional de voz y nuevos servicios de transmisión de datos a gran velocidad.
Fundamentos teóricos de Radio en el bucle de abonado
Fundamentos teóricos de Radio en el bucle de abonado
El bucle local inalámbrico (Wireless local loop (WLL), radio in the loop (RITL), fixed-radio access (FRA) o fixed-wireless access (FWA) en inglés), es el uso de un enlace de comunicaciones inalámbricas como la conexión de "última milla" para ofrecer servicios de telefonía (POTS) e Internet de banda ancha a los usuarios. Se trata principalmente del uso de frecuencias licenciadas, descartándose las llamadas "bandas libres" debido a la carencia de garantías, por tratarse de frecuencias de uso compartido, con el correspondiente riesgo de saturación e indisponibilidad de la red.
Los operadores establecidos han implantado sus redes tras muchos años de despliegue de infraestructuras. La parte de la red que permite el acceso al abonado, lo que se conoce como "la última milla", se ha acometido tradicionalmente utilizando pares de cobre. Las liberalizaciones del mercado de las telecomunicaciones que han tenido lugar en los últimos años en muchos países y las nuevas licencias para operadores de servicios de telefonía fija, unido a la demanda de mayor ancho de banda, han sido los dos principales factores que han propiciado la aparición de nuevas tecnologías que optimicen el coste de "llegar" hasta el cliente.
Aplicaciones de Radio en el bucle de abonado
Aplicaciones de Radio en el bucle de abonado
Los sistemas BWA surgieron en los años 70 como una forma alternativa al cable para transmitir las señales de televisión. Actualmente, y dadas sus capacidades, los sistemas BWA se utilizan para la transmisión de voz y datos, acceso a Internet, y otros servicios interactivos ya que el BWA establece comunicaciones bidireccionales entre las estaciones base y los usuarios. La banda de trabajo de estos sistemas es 3.4-3.6GHz.
Los equipos de usuario (CPE’s, Customer Premise Equipment) están formados por una unidad exterior de RF integrada con una antena parabólica tipo parrilla muy directiva. La unidad de RF consiste en un transmisor, transmitiendo una portadora con una potencia de 100mW. La cobertura de las células es de unos 15km.
Dos tecnologías han alterado la situación de los sistemas BWA considerablemente: la disponibilidad de equipos de compresión digital a coste relativamente bajo y la disponibilidad de sistemas de acceso con ancho de banda compartido para la transmisión (bidireccional de datos). Esta tecnología ha permitido:
- Multiplicar la capacidad de los sistemas de BWA de 31 a 155 canales.- Uso de esquemas de modulación más eficientes espectralmente, tipo 64 QAM, que permite 30Mbps por cada canal de 6MHz.- Uso de formatos de modulación QPSK y DQPSK para el canal de retorno.- Proporcionar servicios de acceso rápido a Internet a pequeñas y medianas empresas y a usuarios residenciales.
- Posibilidad de utilizar estos sistemas para transmitir voz sobre IP.
Equipos y Fabricantes de Radio en el bucle de abonado
Equipos y Fabricantes de Radio en el bucle de abonado
AEQ lleva desarrollando, fabricando y comercializando Equipamiento y Sistemas de Automatización y Producción para Radio, Televisión y otros medios desde hace más de 30 años. Su compromiso en ofrecer productos y servicios de alta calidad le ha llevado a certificarse como Empresa de acuerdo con la norma ISO-9001.En el mercado del broadcast, la Empresa ofrece productos de alta calidad con diseños innovadores de alta tecnología, a precios muy competitivos.
AEQ sirve a un amplio grupo de clientes en todo el mundo con su avanzada tecnología de audio, experiencia en comunicaciones telefónicas y en aplicaciones para el almacenamiento de audio y automatización de sistemas de producción y emisión multimedia.Por otro lado, está presente en la generación y transmisión de las señales de audio de todas las radios y TV del mundo en los grandes eventos deportivos, como las últimas Olimpiadas de Grecia y Beijing y los Juegos Olímpicos de Invierno de Salt Lake City, Torino y Vancouver. Como fabricante destacado de equipos para broadcast, AEQ dedica el 25% de sus recursos humanos a I+D. Esta fuerte apuesta por la tecnología punta le ha permitido desde hace 12 años introducir todos los años nuevos productos de la más actual tecnología. AEQ se encuentra ubicada en Madrid, España, con una oficina en USA desde 1993. También hay oficinas en Portugal, Reino Unido y Cataluña.
Artículos de actudalidad de Radio en el bucle de abonado
Artículos de actudalidad de Radio en el bucle de abonado
La CNMC publica los datos estadísticos de telecomunicaciones y audiovisual correspondientes al segundo trimestre de 2018
Los ingresos minoristas se incrementaron un 1,6% respecto al año anterior; los servicios de banda ancha móvil fueron los que más crecieron en ingresos.
En un año, la cuota de mercado por líneas tanto de banda ancha como de telefonía móvil de los tres principales operadores (Movistar, Vodafone y Orange) se ha reducido en más de 2 puntos.
Los accesos instalados de nueva generación (NGA) alcanzaron los 52,4 millones; de éstos, 10,6 millones están en servicio.
Los abonados a la tele de pago aumentaron hasta los 6,6 millones.
El tráfico móvil marcó un nuevo récord histórico: 24.800 millones de minutos.
Introducción de LMDS
Introducción de LMDS
Básicamente, LMDS es una tecnología de comunicaciones inalámbricas de banda ancha que se inscribe en el marco del multimedia y se basa en una concepción celular . De acuerdo con esta filosofía, estos sistemas utilizan estaciones base distribuidas a lo largo de la zona que se pretende cubrir, de forma que en torno a cada una de ellas se agrupa un cierto número de usuarios, generando así de una manera natural una estructura basada en células, también llamadas áreas de servicio, donde cada célula tiene un radio de aproximadamente 4 kilómetros (como promedio), pudiendo variar dentro de un intervalo en torno a los 2-7 kilómetros . Y como indica la primera sigla de su nombre –L ( local ) –, la transmisión tiene lugar en términos de distancias cortas .
Fundamentos teóricos de LMDS
Fundamentos teóricos de LMDS

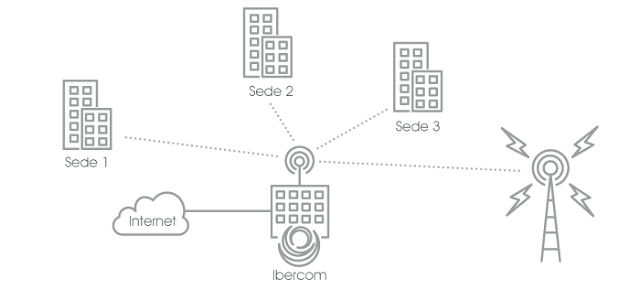

El LMDS (Local Multipoint Distribution System) es un sistema de comunicación de punto a multipunto que utiliza ondas radioeléctricas a altas frecuencias, en torno a 28 ó 40 GHz1, en las que existen bandas de frecuencia de unos 2 GHz con atenuación mínima (conocidas como "ventanas espectrales") ante los agentes atmosféricos. Dada la anchura de banda disponible, el LMDS puede ser el soporte de una gran variedad de servicios simultáneos: televisión multicanal (difusión, PPV, video on demand), telefonía, datos, servicios interactivos multimedia (teleeducación, telemedicina, acceso a Internet en banda ancha, etc.).
El territorio a cubrir se divide en células de varios kilómetros de radio (3-9 Km en la banda de 28 GHz, 1-3 Km en la banda de 40 GHz). El abonado al sistema recibe la señal mediante una de tres vías: desde el emisor principal de la célula, si existe visibilidad directa entre éste y el receptor; desde un repetidor, en zonas de sombra; mediante un rayo reflejado en alguna superficie plana (paredes de edificios, reflectores / repetidores pasivos, etc.). La antena receptora puede ser de dimensiones muy reducidas -antenas planas de 16 x 16 cm- con capacidad de emisión en banda ancha -señal de TV o datos a alta velocidad- o estrecha -telefonía o datos de baja velocidad.
Aplicaciones LMDS
Aplicaciones LMDS
Dada la anchura de banda disponible, el LMDS puede ser el soporte de una gran variedad de servicios simultáneos. Las empresas licenciatarias de LMDS tienen la opción de ofrecer servicios tales como:
• Acceso a Internet de alta velocidad
• Televisión digital multicanal Videoconferencia
• Telefonía: local, nacional e internacional
• Servicios de voz IP
• Apuntando al mercado corporativo, LMDS posee la confiabilidad y velocidad que requiere el comercio electrónico.
• Banca por Internet
Equipos y fabricantes LMDS
Equipos y fabricantes LMDS
Alcatel: el 7390 LMDS Solution. Este producto pasó a formar parte de la gama de Alcatel tras la compra de Newbridge. Admite diferentes configuraciones de canalización, desde 40 Mbit/s hasta 17 Mbit/s para el enlace descendente y desde 10 Mbit/s hasta 4,25 Mbit/s para él enlace ascendente (dependiendo de la modulación y de la anchura del canal), en ambos casos a compartir por todos los usuarios de un mismo sector. La modulación es fija, QPSK para el enlace ascendente y DQPSK para el descendente. Puede utilizarse en la banda de 24,5 GHz a 29,5 GHz. En España su principal cliente es NeoSky
Ericsson: dispone de dos familias de productos LMDS:
- MiniLink-BAS: proporciona enlaces ascendente y descendente de igual capacidad; la asignación de anchura de banda a cada usuario se realiza bajo demanda. La capacidad por sector puede llegar hasta los 37 Mbit/s(dependiendo de la anchura del canal y de la modulación utilizada).Entre los clientes que utilizan equipos de este suministrador caben destacar Banda26, una de las empresas que obtuvieron licencia C2 en España, y Euskaltel. Disponible para las bandas de 24 a 31 GHz.
-Beewip: es un acceso inalámbrico IP. Proporciona hasta 3 Mbit/s por usuario, 9 Mbit/s por sector y un máximo de 6 sectores por estación base. Sólo disponen de equipos para la banda de 3,5 GHz.
Artículos de LMDS
Artículos de LMDS
Telefónica ha finalizado la sustitución del sistema TRAC de telefonía rural con el que atendía a 220.000 clientes. Para ello, ha escogido la tecnología óptima en cada caso (GSM/GPRS, LMDS/WIMAX o satélite), teniendo siempre en cuenta criterios de la mayor eficiencia técnica y económica.
La Telefonía Rural por Acceso Celular (TRAC) es un sistema para proveer conexión telefónica a zonas rurales sin cableado (inalámbrico). Este servicio ofrecía una media de velocidad de 40 kbps en bajada y 14 kbps de subida. Además proporcionaba una latencia altísima y las conexiones solían ser muy inestables.
Aun existiendo muchas localidades de la geografía de nuestro país sin acceso a la banda ancha, existe una gran diferencia entre las zonas rentables y no rentables donde prácticamente no hay inversión de los operadores. Además los precios no acompañan y es que un usuario de ADSL rural tiene que pagar 45 euros al mes por una conexión de 512 kilobits. La rebaja que acaba de anunciar la Comisión de Mercado de las Telecomunicaciones (CMT) en el precio mayorista del ADSL pretende disminuir la brecha digital y las diferencias entre el campo y la ciudad.
También sería interesante que los operadores invirtieran en tecnologías inalámbricas como el WiMaX o LMDS para ofrecer banda ancha en las zonas donde aun no llega el par de cobre.
Introducción BLUETOOTH
Introducción BLUETOOTH
En primer lugar como curiosidad decir que el sobrenombre Bluetooth de la
tecnología que expondremos en nuestro trabajo es un nombre tomado de un Rey Danés
del siglo X, llamado Harald Blåtand (Bluetooth), que fue famoso por sus habilidades
comunicativas, y por haber logrado el comienzo de la cristianización en su cerrada
sociedad Vikinga.
En 1994, Ericsson Mobile Communications inició un estudio para investigar la
posibilidad de una interfaz de radio de baja potencia y bajo costo entre teléfonos
móviles y sus accesorios. El objetivo era eliminar los cables entre los teléfonos móviles
y tarjetas de PCS, headsets, dispositivos desktop, etc. El estudio fue parte de otro gran
proyecto de investigación que involucraba multicomunicadores conectados a la red
celular por medio de los teléfonos celulares. El ultimo enlace en dicha conexión debería
ser un radio enlace de corto rango. A medida que el proyecto progresaba, se vio claro
que las aplicaciones que envuelven dicho enlace de corto rango serían ilimitadas. A
comienzos de 1997, Ericsson se aproxima a otros fabricantes de dispositivos portátiles
para incrementar el interés en esta tecnología.
El motivo era simple, para que el sistema fuera exitoso y verdaderamente
utilizable, una cantidad crítica de dispositivos portátiles debiera utilizar la misma
tecnología de radio enlaces de corto alcance. En Febrero de 1998, cinco compañías,
Ericsson, Nokia, IBM, Toshiba e Intel, forman un Grupo de Interés Especial (SIG).
Dicho grupo contiene la mezcla perfecta en lo que es el área de negocios, dos líderes del
mercado en telefonía móvil, dos líderes del mercado en computadoras laptop y un líder
del mercado en tecnología de procesamiento de señales digitales. La meta era establecer
la creación de una especificación global para conectividad sin hilos de corto alcance.
Fundamentos teóricos BLUETOOTH
Fundamentos teóricos BLUETOOTH
Los sistemas embebidos poseen ciertas características que los distinguen de otros sistemas de cómputo, a continuación estudiaremos las más importantes:Funcionamiento específico. Un sistema embebido usualmente ejecuta un programa específico de forma repetitiva. En contraste, un sistema de escritorio ejecuta una amplia variedad de programas, como hojas de cálculo, juegos, etc.; además nuevos programas son añadidos frecuentemente. Por supuesto pueden haber excepciones, podría ocurrir que el programa del sistema embebido fuese actualizado a una nueva versión. Por ejemplo, un teléfono celular podría actualizarse de alguna manera.
Aplicaciones de BLUETOOTH
Aplicaciones de BLUETOOTH
Se denomina Bluetooth al protocolo de comunicaciones diseñado especialmente para dispositivos de bajo consumo, que requieren corto alcance de emisión y basados en transceptores de bajo costo.
Los dispositivos que incorporan este protocolo pueden comunicarse entre ellos cuando se encuentran dentro de su alcance. Las comunicaciones se realizan por radiofrecuencia de forma que los dispositivos no tienen que estar alineados y pueden incluso estar en habitaciones separadas si la potencia de transmisión es suficiente. Estos dispositivos se clasifican como "Clase 1", "Clase 2" o "Clase 3" en referencia a su potencia de transmisión, siendo totalmente compatibles los dispositivos de una caja de ordenador.
En la mayoría de los casos, la cobertura efectiva de un dispositivo de clase 2 se extiende cuando se conecta a un transceptor de clase 1. Esto es así gracias a la mayor sensibilidad y potencia de transmisión del dispositivo de clase 1, es decir, la mayor potencia de transmisión del dispositivo de clase 1 permite que la señal llegue con energía suficiente hasta el de clase 2. Por otra parte la mayor sensibilidad del dispositivo de clase 1 permite recibir la señal del otro pese a ser más débil.
Los dispositivos con Bluetooth también pueden clasificarse según su ancho de banda:
Versión
|
Ancho de banda
|
Versión 1.2
|
1 Mbit/s
|
Versión 2.0 + EDR
|
3 Mbit/s
|
Versión 3.0 + HS
|
24 Mbit/s
|
Versión 4.0
|
24 Mbit/s
|
Equipos y Fabricantes BLUETOOTH
Equipos y Fabricantes BLUETOOTH
Algunos de los equipos de punto de acceso que normalmente vienen con antena omni 2 Dbi, muchas veces desmontables, en las cuales se puede hacer enlaces por encima de los 500 metros y además se pueden interconectar entre sí. No debe haber obstáculos para que la señal sea excelente, ya que esto interfiere en la señal y puede haber problemas en la conexión.
Algunos fabricantes de equipos Bluetooth son:
Algunos fabricantes de equipos Bluetooth son:
-Transtek
-Vales and Hills
-Contec
-Sunmas
-Cei
Artículos BLUETOOTH
Artículos BLUETOOTH
El Bluetooth es una tecnología que lleva con nosotros desde hace muchos años. Es una manera muy utilizada para transferir datos de manera inalámbrica. Está presente en la mayoría de móviles, así como ordenadores y otros dispositivos. Por ejemplo podemos utilizar auriculares inalámbricos conectados a través de esta tecnología con nuestro móvil. También podemos mandar una canción de un móvil a una Tablet. Son muchas las utilidades. Sin embargo el riesgo de seguridad también está presente. Conviene tomar medidas y evitar sufrir alguno de los tipos de ataques que llegan a través del Bluetooth. Vamos a dar algunos consejos.
Tanto para los que recuperan discos de vinilo antiguos como para los que coleccionan nuevos lanzamientos, Sony presenta el nuevo tocadiscos PS-LX310BT con el que es posible transportarlos a la actualidad con la comodidad y flexibilidad de conectarse a un dispositivo alámbrico o inalámbrico.
Imagina dispositivos de iluminación que actúen como beacons para Bluetooth, permitiendo que los teléfonos inteligentes ayuden a los visitantes a encontrar su camino en los interiores de un edificio. Imagina un sistema de iluminación que pueda identificar la ubicación de las personas y los activos físicos dentro del edificio. Imagina un sistema de automatización que use datos de ocupación y preferencias personales para optimizar y personalizar los espacios.
Introducción DECT
Introducción DECT
DECT (Digital Enhanced Cordless Telecommunications, Telecomunicaciones Inalámbricas Mejoradas Digitalmente), es un estándar ETSI para teléfonos inalámbricos digitales, comúnmente utilizado para propósitos domésticos o corporativos. El DECT también puede ser utilizado para transferencias inalámbricas de datos.
DECT es como un dispositivo celular GSM. Una gran diferencia entre ambos sistemas es que el radio de operación de los aparatos DECT es desde 25 hasta 100 metros, mientras que los GSM de 2 a 10 kilómetros.
El DECT fue desarrollado por ETSI, pero ha sido adoptado por varios países alrededor del mundo. El DECT es utilizado en todos los países de Europa, además, es usado en la mayor parte de Asia, Australia y Sudamérica. En Norteamérica estuvo fuera de los límites para el DECT, pero es posible que cambie en un futuro cercano.
Fundamentos teóricos DECT
Fundamentos teóricos DECT
Algunas propiedades del DECT son:
· Velocidad neta de transferencia: 32 kbit/s
· Frecuencia: 1880 - 1900 MHz (Europa)
· Canales: 10 (1880 - 1900 MHz)
· Ciclos: 2 x 12 (Ciclos alto y bajo)
· Direccionamiento de canales: Dinámica
· Densidad de tráfico: 10.000 Erlangs/km²
· Potencia de transmisión: 100 - 250 mW
· Rango: 300 metros
· Modulaciones: GFSK (BT=0.5); 1/2 DPSK; 1/4 DQPSK; 1/8 D8PSK
Aplicaciones DECT
Aplicaciones DECT
· Frequency division multiple access Acceso Múltiple por División de Frecuencia (FDMA),
· Time division multiple access Acceso Múltiple por División de Tiempo (TDMA) y
· Time division duplex Transmisión en dos sentidos por División de Tiempo (TDD)
Esto quiere decir que el espectro del radio es dividido en canales físicos de dos dimensiones: Frecuencia y tiempo.
La potencia emitida desde el dispositivo portátil, así como la base al transmitir es de 100 mW.
La capa de control de acceso a media del DECT es la capa que controla el aspecto físico, y proporciona servicios de Orientado a la Conexión, Sin Conexión y Broadcasting a las capas superiores. También proporciona servicios de cifrado.
La capa de Enlace de Datos usa una variante del protocolo de datos del ISDN (Red Digital de Servicios Integrados), llamada LAP-C. Ambos están basados en HDLC.
La Capa de Red contiene varias entidades de protocolos:
· Control de Llamada (CC)
· Servicios Suplementarios independientes de Llamadas (CISS)
· Servicio de Mensajes orientado a Conexión (COMS)
· Servicio de Mensajes sin Conexión (CLMS)
· Administración de Movilidad (MM)
Equipos y Fabricantes DECT
Equipos y Fabricantes DECT
Estos son algunos modelos y fabricantes de la tecnología DECT
Artículos DECT
Artículos DECT
Con motivo de la reunión anual del DECT Forum y la ULE Alliance en Núremberg, Orange ha anunciado su adhesión a ésta última con la intención de comenzar a centrar esfuerzos en el uso de la tecnología DECT ULE para gestionar la conectividad de los dispositivos del hogar "inteligente".
Si recordamos, DECT ULE es un estándar que nace como variante del DECT (Digital Enhanced Cordless Telecommunications, Telecomunicaciones Inalámbricas Mejoradas Digitalmente), que muchos conocemos por estar detrás de la telefonía inalámbrica dentro del hogar, pero que ha sido diseñado para manejar otro tipo de dispositivos.
AVM es una marca de dispositivos que ha sido protagonista en estas páginas por alguno de los routers Wi-Fi Fritz u otros productos que ofrecen en su catálogo. Ahora sin embargo vuelve a ocupar la portada con un nuevo dispositivo como es el botón inteligente Fritz Dect 400 que llega preparado para integrarse en el hogar conectado.
Un dispositivo que a muchos puede recordar a los botones Amazon para realizar pedidos al menos en su forma de funcionar, pues en el resto se trata de un dispositivo totalmente diferente. El objetivo del Fritz Dect 400 es controlar cualquier dispositivo conectado que tengamos en casa y así venir a ser una alternativa al control por voz que permiten sistemas como Alexa, Siri o Google Assistant.
Introdución GSM
Introdución GSM
Primero que todo, empiezo diciendo que GSM es una tecnología muy vieja (inventada en 1993), y que actualmente muy pocas compañías celulares, dan conectividad mediante GSM, pero como prueba de concepto y como información para cualquier ingeniero de Telecomunicaciones es de vital importancia, de manera que a continuación, haremos un análisis a dicha tecnología, y previamente un análisis en seguridad a dicha herramienta.
GSM significa Global Mobile system, o en español, sistema global de comunicaciones móviles. También conocido como 2G, o redes de segunda generación.
La GSM-850 usa 824–849 MHz para enviar información desde la estación móvil a la estación base (uplink) y 869–894 MHz para la otra dirección (downlink). Los números de canal van del 128 al 251.
Fundamentos teóricos GSM
Fundamentos teóricos GSM
Los funadmentos teóricos de las tecnologías
de telefonía inalámbrica GSM y UMTS, que son las desplegadas hoy día en España, y así
tener una imagen general del funcionamiento de la red móvil.
Como se desprende del capítulo I, la implantación de nuevas tecnologías y
estándares para las redes móviles fue en muchas ocasiones un proceso irregular en el que
según la zona se seguía un criterio u otro.
En la actualidad se tiende a la homogeneidad y a la interconexión total. No
obstante, y debido a aquellos primeros pasos en la tecnología desplegada, existen
diferencias de base entre determinados países.
Por este motivo, en el siguiente apartado se describen las tecnologías desplegadas
en España como caso particular, para sentar una base teórica de la situación actual. Su
situación es parecida al del resto de países europeos en los que las recomendaciones de la
ETSI y del 3GPP se han seguido, de manera que, salvo el grado de implantación en la
superficie nacional, el ejemplo español puede extenderse al resto de Europa en cuanto a
estándares de redes de telefonía móvil se refiere.
Aplicaciones GSM
Aplicaciones GSM
La telefonía móvil celular funciona de la siguiente manera:
Existe una serie de antenas que dan cobertura a una zona determinada, llamada “celda” o “célula” (de ahí su nombre). Cada antena está conectada a una estación base llamada BTS (Base Transceiver Station o Estación Transceptora Base) que conecta dicha celda a un MSC (Mobile Switching Center o Centro de Conmutación Móvil) que es el sistema encargado de administrar el encaminamiento de las llamadas de un suscriptor móvil y conectarlo con otras redes de otro tipo, como telefonía fija, o enviar las llamadas a otro operador.
El MSC también está conectado con un servidor llamado HLR (Home Location Register) que se encarga de obtener los datos del suscriptor cuando éste entra en una zona y, si lo tiene permitido, le dará cobertura.
En la imagen anterior podemos ver un ejemplo gráfico de lo explicado anteriormente. Las celdas amarillas pertenecen a una provincia mientras las azules a otra. Cada conjunto de celdas dan cobertura a una zona extensa de población. El “Global MSC” es la centralita que conecta las redes inalámbricas GSM que están separadas (en ese ejemplo provincias o estados diferentes, pero también podrían ser operadores distintos o incluso países en una zona fronteriza aunque en este último ejemplo se conectarían dos Global MSC entre sí, una de cada país) y sirve de pasarela con otras redes de telefonía como la telefonía fija por ejemplo.
Equipos y fabricantes GSM
Equipos y fabricantes GSM
Entre los dispositivos que se uso en el diseño del proyecto se encuentran: Modulo GSM/GPRS M12Z111, Microcontrolador PIC18F4550, Modulo MAX232.
IV-A. Módulo GSM/GPRS M12Z111
El módem GSM M12Z111 Fig.2 es pequeño en dimensiones (80x33x10 mm), capaz de establecer no sólo comunicaciones de voz, sino también canales de datos para el envío de mensajes diferidos (SMS) o enlaces de datos de alta velocidad por conmutación de paquetes.
Este módulo es utilizado debido a sus prestaciones y el costo accesible.
Monografias.com
Figura 2. Módulo GSM/GPRS M12Z111
Características:[6]
Interfaz de comando AT . Soporta GSM/GP RS.
Conector de antena 50? interfaz SM A hembra. Velocidad de transmisión 1200 ~ 115200 bps. LED: indicación de estado.
Interfaz DB9: RS232/RS485/T T L Adaptador de voltaje 110 VAC-9VDC. Organismo de control (software y hardware). Detector de cobertura.
Carcasa de acero contra interferencia electromagnética. Ventajas de modulo GSM/GPRS M12Z111.
Diseño industrial con capacidades de software inteligente, la solución móvil fiable para la recopilación y transmisión de datos
Plug-and-play de fácil de usar interfaz de software para una fácil integración.
Fácil de manejar y controlar los dispositivos remotos distribuidos a través del aire.
Monitor remoto de datos y control.
Confiable conectividad de red GSM / GPRS, proporcionando amplia cobertura.
Manejo de voz, GPRS, SMS.
Aplicaciones del módulo GSM/GPRS M12Z111: Monitor remoto de datos y control.
Lectura automática de medidores.
Supervisión de la estación y el control. Gestión de flotas.
Articulos de actualidad GSM
Articulos de actualidad GSM
Gracias a su certificación ATEX 1/21, este dispositivo de alarma para trabajador aislado tiene la capacidad de dar la alerta, mismo en las zonas más peligrosas.
Captores al interior del aparato van a detectar situaciones anormales liadas a los riesgos profesionales: caída, aislamiento, pérdida de conocimiento, etc.
Los mayores perdedores de la sesión en Wall Street incluyen Ferroglobe PLC (NASDAQ: GSM), que cayó -0.1 puntos o -4.34% para negociarse a $ 2.32 como último cheque. La acción cerró la última sesión a $ 2.42 y establece un día de volumen de operaciones activo con 221250 contratos informados hasta ahora en esta sesión. Las acciones de GSM tuvieron un volumen relativamente mejor en comparación con la capacidad comercial promedio de 1,11 millones de acciones, pero con una flotación de 74,17 millones y un 12,56% en una semana, definitivamente vale la pena echarle un vistazo. El pronóstico de un año para las acciones de GSM indica que el precio promedio del analista es de $ 4 por acción. Esto significa que la acción tiene un aumento potencial de 72.41% desde donde el precio de la acción GSM ha estado operando recientemente, que está entre $ 2.3 y $ 2.48. Hay algunas firmas de corretaje que ofrecen objetivos más bajos que el promedio, con una de ellas
Introducción UMTS
Introducción UMTS
El sistema UMTS es uno de los principales sistemas de comunicacionesmoviles de tercera generation o 3G,que esta siendo desarrollado dentro delmarco de trabajo definido por la union
international de telecomunicaciones(UIT) o ITU (International Telecommunications Union) y conocido como IMT2000 (International Mobile Telecommunications - 2000). IMT-2000 ha sido definido por la UIT como un estandar abierto international para sistemas de telecomunicaciones movilesde alta capacidad de transmision, incorporando componentes de redes de
satelites y de radio terrestre. UMTS hasido estandarizado por el ETSI (European Telecommunications StandardsInstitute) dentro del marco de trabajo del ITM-2000.
Fundamentos teóricos UMTS
Fundamentos teóricos UMTS
Para solventar estos problemas nació un sistema común, el denominado sistema de segunda generación (2G), el que todos conocemos hoy en día por GSM (Global System for Mobile Communications). Qué voy a contar del éxito de esta tecnología que alguien no sepa. Ha sido una auténtica revolución en los últimos años. Sin embargo, como todo, esta tecnología también tiene sus limitaciones, sobre todo en lo referente a transmisiones de datos. Con GSM podemos transmitir datos sí, (comunicaciones CSD), pero a velocidades muy pequeñas de 9600bps.
Esta necesidad hizo aparecer hace ya algunos años una evolución del sistema GSM, el conocido sistema GPRS (General Packet Radio System), también conocido como 2.5G, que fue introducida en Europa y EEUU en el 2001 (Japón pasó directamente del 2G a 3G). Supongo que una de las razones de que se impusiera 2.5G es que se pudo aprovechar gran parte de la infrastructura GMS ya instalada. A diferencia de GSM con GPRS se pueden utilizar un número simultáneo de slots con lo cual se pueden conseguir velocidades, en la práctica, de unos 80kbps en el mejor de los casos. Esto para muchas aplicaciones es más que suficiente (sistemas de telemetría, telecontrol, alarmas, …) , pero para otras muchas no lo es, como por ejemplo, aplicaciones multimédia, como aplicaciones de vídeo o el simple hecho de navegar por la Red de forma ágil.
Aplicaciones UMTS
Aplicaciones UMTS
Los operadores ya pueden instalar redes UMTS o de tercera generación porque la tecnología está disponible e incluso empiezan a haber terminales UMTS compatibles y que funcionan en entornos móviles de diferentes fabricantes y con las redes GSM y GPRS actuales, tal y como se demostró en Cannes.
Lo que es necesario ahora es que los nuevos servicios multimedia saturen las redes actuales para que así tenga sentido la migración hacia una red de mayor capacidad y rapidez como es la de tercera generación. El desarrollo de nuevos servicios para el móvil también es, de este modo, vital para la viabilidad comercial de las redes UMTS y de los operadores que pagaron en su día las licencias a precio de oro y empezaron su despliegue.
Equipos y fabricantes UMTS
Equipos y fabricantes UMTS
Los cuatro consorcios que ganaron las licencias de telefonía de tercera generación, el conocido UMTS, pagarán más de 100.000 millones por una tecnología que no se pondrá en marcha hasta, por lo menos, finales del próximo año. Aunque hasta ahora no se habían atrevido a anunciarlo públicamente, operadores y fabricantes de equipos se muestran unánimes al señalar que el 1 de agosto de 2001 -plazo dado a las operadoras por el Gobierno cuando otorgó las licencias- ni un solo usuario español dispondrá de un móvil de tercera generación. Para esa fecha no estarán disponibles ni las redes que permiten dar cobertura al servicio ni, sobre todo, los terminales que deben soportar las nuevas aplicaciones que permite esta tecnología, como la transmisión de vídeo o la navegación por Internet a gran velocidad.
El consejero delegado de Telefónica Móviles, Ignacio Aller, rompió la pasada semana ese silencio oficial, al asegurar 'tajantemente', que la UMTS no estará disponible este año por la falta de equipos. Esta empresa ya advirtió en el folleto de su salida a bolsa del riesgo tecnológico que suponía el UMTS.
Artículos UMTS
Artículos UMTS
Los gobiernos europeos han encontrado una nueva fuente de ingresos para aliviar sus estrecheces presupuestarias: la subasta del espectro necesario para desplegar la nueva telefonía móvil 5G por el que compiten ansiosos los operadores de telecomunicaciones. Italia estableció un récord en septiembre pasado, al recaudar 6.550 millones de euros, más del doble de lo que preveía inicialmente, y la subasta alemana, que se reemprendió el martes tras la pausa de la Semana Santa, lleva ya recaudados 5.400 millones y la industria teme que acabe superando la recaudación de Italia.
El 24 de abril de 1998 se aprobaba la Ley General de Telecomunicaciones, que abría el mercado a la presencia de otros actores y establecía las normas para esta liberalización. En estos 20 años, la industria ha sufrido importantes fenómenos, como la expansión del uso de redes móviles y la popularización de smartphones y dispositivos conectados, la diversificación en la oferta de entretenimiento o el auge del proceso de transformación digital, con lo que eso supone para las telecos. Ahora, un informe de Deloitte, realizado en el marco del 20 aniversario de la operadora Orange en el mercado, recoge la evolución del sector en España en este periodo.
Introducción LTE
Introducción LTE
En 4G, la tecnologia GSM es llamada LTE-SAE por sus siglas en ingles (Long Term Evolution)-(System Architecture Evolution). El LTE es introducido a partir de la versión 3GPP de software 8 es el mayor adelanto en cuando a las comunicaciones móviles envueltas en el 3GPP Packet Switched Domain también conocido como Evolved Packet System (EPS). Esta nueva tecnologia provee conectividad IP utilizando las nuesvas estaciones de base llamadas E-UTRAN por sus siglas en inglés (Evolved Universal Terrestrial Radio Access).
El LTE esta compuesto de 3 modulos principales:
MME (Mobility Mangement Entity): Modulo de administracion de mobilidad
SGW (Serving Gatway): Servidor de puerta de enlace.
PGW (Packet Data Network Gatway): Puerta de enlace a la red de paquete de datos.
Fundamentos teóricos LTE
Fundamentos teóricos LTE
Aunque la modulación OFDM se analizará con mayor detenimiento en el capítulo
siguiente, diremos que la técnica de acceso múltiple OFDMA que se utiliza en el enlace
descendente en el sistema LTE ofrece la posibilidad de que los diferentes símbolos modulados
sobre las subportadoras pertenezcan a usuarios distintos. Por tanto, es posible acomodar
varias transmisiones simultáneas correspondientes a diferentes flujos de información al viajar
en subportadoras diferentes.
Se consigue que un conjunto de usuarios puedan compartir el espectro de un cierto
canal para aplicaciones de baja velocidad [2.4]. El acceso múltiple se consigue dividiendo el
canal en un conjunto de subportadoras que se reparten en grupos en función de la necesidad
de cada uno de los usuarios. El sistema se realimenta con las condiciones del canal, adaptando
continuamente el número de subportadoras asignadas al usuario en función de la velocidad
que éste necesita y de las condiciones del canal. Si la asignación se hace rápidamente, se
consigue cancelar de forma eficiente las interferencias co-canal y los desvanecimientos
rápidos. En la Figura 2.4 vemos una representación del espectro de la señal OFDMA.
Aplicaciones LTE
Aplicaciones LTE
Desde TELTRONIC, fabricante y proveedor de soluciones PMR, ofrecemos infraestructura de red LTE estándar para aplicaciones de misión crítica. De esta forma, podemos dar respuesta profesional a las crecientes necesidades de transmisión de datos banda ancha, fundamentalmente vídeo, en escenarios de seguridad pública, emergencias y transporte (PDDR).
Otros servicios utilizados por los usuarios profesionales como aplicaciones de voz y envío de datos pueden ser posibles también, si bien, a nivel de estándar no se ha definido todavía cómo implementarse y la interoperabilidad entre fabricantes no puede garantizarse puesto que todavía no se ha constituido un procedimiento similar a las IOP de TETRA.
Equipos y fabricantes LTE
Equipos y fabricantes LTE
LTE responde a las siglas Long Term Evolution (evolución a largo plazo) y hace referencia a la tecnología de banda ancha inalámbrica que sirve para la transmisión de datos con la finalidad de dar acceso a Internet a los dispositivos móviles. Es decir, que este estándar de comunicaciones se emplea para la subida y bajada de datos desde la red de redes a una alta velocidad.
Algunos de los equipos y marcas de LTE son :
-Ursalink
-Edup
Artículos LTE
Artículos LTE
LTE responde a las siglas Long Term Evolution (evolución a largo plazo) y hace referencia a la tecnología de banda ancha inalámbrica que sirve para la transmisión de datos con la finalidad de dar acceso a Internet a los dispositivos móviles. Es decir, que este estándar de comunicaciones se emplea para la subida y bajada de datos desde la red de redes a una alta velocidad.
Hoy nos hemos enterado todos, gracias a Google, del 155 aniversario del nacimiento de Heinrich Hertz. A Hertz lo mencionamos a diario en Xataka casi sin darnos cuenta; por ejemplo, el LG Optimus LTE Tag, que esperamos ver en el MWC 2012, tiene un procesador de doble núcleo a 1,2 giga-Hertz. Y el homenaje es válido, porque le debemos las comunicaciones móviles. El bueno de Hertz, que murió a los 36 años pensando que sus experimentos no tenían gran utilidad práctica, descubrió la propagación de las ondas electromagnéticas. A día de hoy, el aire que respiramos está lleno de ondas que nosotros hemos puesto ahí, en el espectro radioeléctrico.
Introducción satélite
Introducción satélite
Acceso por satélite. Un satélite de comunicaciones convencional es un traspondedor (repetidor con cambio de frecuencia) colocado en órbita, siendo sus enlaces punto a multipunto, y disponiéndose de una estación intermedia en la que no se realiza procesado alguno. Los elementos básicos del sistema se clasifican en los segmentos espacial y terreno, tal y como se muestra en la figura 13. El segmento terreno está formado por las estaciones de entrada (gateway), el centro de control y el de operación, encargándose estos últimos del control general del satélite y de sus elementos de comunicaciones. Las estaciones de entrada actúan como interfaz para el resto de la red y realizan las conversiones de protocolos. A bordo des satélite se encuentran varios traspondedores, que utilizan modulación QPSK y trabaja con anchos de banda de 72 MHz. En casi todos los sistemas de comunicaciones los satélites se encuentran en la órbita geoestacionaria (35786 km), en la que el período de rotación es de un día, si bien se utilizan órbitas situadas a menor altura. Las frecuencias más utilizadas para comunicación por satélite corresponden a las bandas de 4-8 Ghz, 12-18 GHz y 10.9-17 GHz.
Aplicaciones satélite
Aplicaciones satélite
El acceso de banda ancha a Internet por satélite proporciona a los usuarios otra alternativa inalámbrica y es ideal para empresas y usuarios que no se pueden suscribir a otros métodos de acceso de banda ancha a Internet, como son las personas que viven en áreas rurales y/o remotas. Durante los últimos años, algunas compañías han desarrollado una línea de servicio que ofrece conexiones a Internet a gran velocidad en lugares rurales y remotos. Usando satélites posicionados en distintas órbitas, es factible ofrecer acceso a Internet por satélite, incluso de doble vía (los satélites mandan y reciben datos), de manera accesible económicamente para la mayoría de los hogares y empresas. Si los sistemas funcionasen tanto de subida como de bajada, no habría necesidad de una línea telefónica para que estos servicios funcionen, pero si no, se requiere una para el canal de retorno. La velocidad de descarga del acceso a Internet por satélite depende de varios factores, como por ejemplo, el proveedor de servicio de Internet por satélite, la línea visual de consumidor al satélite que está en órbita, el paquete de servicio adquirido, y el clima. Típicamente un usuario puede esperar recibir alrededor de 1 Mbit/s en bajada (Down link), y aproximadamente 100 kbit/s en subida (up link). Aunque este tipo de conexión es más lento que muchos servicios de acceso a Internet que usan conexiones CM y DSL, es alrededor de 20 veces más rápido que un módem tradicional.
Fundamentos teóricos satélite
Fundamentos teóricos satélite
Internet por satélite, Internet satélite o conexión a Internet vía satélite es un método de conexión a Internet utilizando como medio de enlace un satélite. Es un sistema recomendable de acceso en aquellos lugares donde no llega el cable o la telefonía, como zonas rurales o alejadas. En una ciudad constituye un sistema alternativo a los usuales, para evitar cuellos de botella debido a la saturación de las líneas convencionales y un ancho de banda limitado.
Las señales llegan al satélite desde la estación en tierra por el "haz ascendente" y se envían a la tierra desde el satélite por el "haz descendente". Para evitar interferencias entre los dos haces, las frecuencias de ambos son distintas. Las frecuencias del haz ascendente son mayores que las del haz descendente, debido a que cuanto mayor sea la frecuencia se produce mayor atenuación en el recorrido de la señal, y por tanto es preferible transmitir con más potencia desde la tierra, donde la disponibilidad energética es mayor.
Para evitar que los canales próximos del haz descendente interfieran entre sí, se utilizan polarizaciones distintas. En el interior del satélite existen unos bloques denominados transpondedores, que tienen como misión recibir, cambiar y transmitir las frecuencias del satélite, a fin de que la información que se envía desde la base llegue a las antenas receptoras.
Las señales llegan al satélite desde la estación en tierra por el "haz ascendente" y se envían a la tierra desde el satélite por el "haz descendente". Para evitar interferencias entre los dos haces, las frecuencias de ambos son distintas. Las frecuencias del haz ascendente son mayores que las del haz descendente, debido a que cuanto mayor sea la frecuencia se produce mayor atenuación en el recorrido de la señal, y por tanto es preferible transmitir con más potencia desde la tierra, donde la disponibilidad energética es mayor.
Para evitar que los canales próximos del haz descendente interfieran entre sí, se utilizan polarizaciones distintas. En el interior del satélite existen unos bloques denominados transpondedores, que tienen como misión recibir, cambiar y transmitir las frecuencias del satélite, a fin de que la información que se envía desde la base llegue a las antenas receptoras.
Equipos y fabricantes satélite
Equipos y fabricantes satélite
AntechProveedor de: Satélite - material y equipo | equipos y aparatos para comunicaciones por satélite | Telecomunicaciones: material y sistemas | antenas para telecomunicaciones | conexión satelital
Belgosat Proveedor de: equipos y aparatos para comunicaciones por satelite | Telefonía vía satélite: servicios | antena satelital | conexion satelital | servicios marítimos
Globaltt Proveedor de: equipos y aparatos para comunicaciones por satelite | Telefonía vía satélite: servicios | Telecomunicaciones: material y sistemas | conexion satelital
Artículos satélite
Artículos de satélite
http://spanish.xinhuanet.com/2018-12/25/c_137696416.htm
El cohete portador Gran Marcha-3C despega desde la plataforma de lanzamiento en el Centro de Lanzamiento de Satélites Xichang, en Xichang, en la provincia de Sichuan, en el suroeste de China, el 24 de diciembre de 2018. China lanzó el lunes de forma exitosa el satélite de prueba de tecnología de telecomunicaciones número 3. (Xinhua/Wang Yulei)
XICHANG, 25 dic (Xinhua) -- China lanzó hoy de forma exitosa el satélite de prueba de tecnología de telecomunicaciones número 3.
El satélite fue lanzado a las 00:53 hora de Beijing a bordo de un cohete portador Gran Marcha-3C desde el Centro de Lanzamiento de Satélites Xichang en la provincia de Sichuan, suroeste de China.
El satélite fue desarrollado y producido por la Corporación de Tecnología y Ciencia Aeronáutica de China.
Se han realizado 296 misiones con los cohetes Gran Marcha.
El cohete portador Gran Marcha-3C despega desde la plataforma de lanzamiento en el Centro de Lanzamiento de Satélites Xichang, en Xichang, en la provincia de Sichuan, en el suroeste de China, el 24 de diciembre de 2018. China lanzó el lunes de forma exitosa el satélite de prueba de tecnología de telecomunicaciones número 3. (Xinhua/Wang Yulei)
XICHANG, 25 dic (Xinhua) -- China lanzó hoy de forma exitosa el satélite de prueba de tecnología de telecomunicaciones número 3.
El satélite fue lanzado a las 00:53 hora de Beijing a bordo de un cohete portador Gran Marcha-3C desde el Centro de Lanzamiento de Satélites Xichang en la provincia de Sichuan, suroeste de China.
El satélite fue desarrollado y producido por la Corporación de Tecnología y Ciencia Aeronáutica de China.
Se han realizado 296 misiones con los cohetes Gran Marcha.
http://www.laregion.es/articulo/galicia/cuarto-satelite-universidad-vigo-orbita/20181227110411844563.html
Para el cosmódromo ruso, inaugurado en Siberia en 2016, se trataba de su cuarto lanzamiento. El Lume 1 es un proyecto liderado por la Universidad de Vigo para la detección de incendios forestales, en el que participan la Universidad de Oporto y el Centro Nacional para la Investigación Científica de Francia.
Los miembros de la Agrupación Aeroespacial de la Universidad de Vigo siguen el lanzamiento desde la Escuela de Telecomunicaciones del campus vigués, donde está la llamada estación terrestre y donde seguramente se vivieron ya momentos de gran emoción por el éxito del lanzamiento. A las 11 de esta mañana se espera el primer pase del Lume 1 por el cielo vigués.
El equipo de investigadores que trabajó en el Lume 1 quedó a las tres de la madrugada en la Escuela de Teleco para seguir en directo el lanzamiento. Es una cuenta atrás que se vive con gran expectación en cualquier estación del mundo desde la NASA hasta la más humilde Escuela de Telecomunicaciones.
Para el cosmódromo ruso, inaugurado en Siberia en 2016, se trataba de su cuarto lanzamiento. El Lume 1 es un proyecto liderado por la Universidad de Vigo para la detección de incendios forestales, en el que participan la Universidad de Oporto y el Centro Nacional para la Investigación Científica de Francia.
Los miembros de la Agrupación Aeroespacial de la Universidad de Vigo siguen el lanzamiento desde la Escuela de Telecomunicaciones del campus vigués, donde está la llamada estación terrestre y donde seguramente se vivieron ya momentos de gran emoción por el éxito del lanzamiento. A las 11 de esta mañana se espera el primer pase del Lume 1 por el cielo vigués.
El equipo de investigadores que trabajó en el Lume 1 quedó a las tres de la madrugada en la Escuela de Teleco para seguir en directo el lanzamiento. Es una cuenta atrás que se vive con gran expectación en cualquier estación del mundo desde la NASA hasta la más humilde Escuela de Telecomunicaciones.
Suscribirse a:
Entradas (Atom)
